潔凈層流送風天花的制作方法
凈化層流送風天花屬于向室內或場所導入或分配空氣的出口，例如天花板空氣散流器技術領域。
1270*666*6101只背景技術在01204792. 9，名稱室內潔凈送風天花是一種室的潔凈送風天花的技術方案，有靜壓箱、高效過濾器，在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾器和混風器，在靜壓箱進風口處設有均布器，靜壓箱下方設置阻漏層和裝飾層；靜壓箱可以是單進風，或雙進風，上進風或側進風；在靜壓箱側壁開設氣流聯通孔，當多個室的潔凈送風天花的靜壓箱并列設置時，聯通孔可使靜壓箱內氣流均勻。
為了美化和保護，可用孔板、篩網或透氣膜作裝飾層。其存在的缺點是由于在靜壓箱進風上方按氣流方向設置高效過濾器箱體，箱體內置高效過濾器和混風器，在靜壓箱進風口處設有均布器，因此雖然在進風口處設有均布器，使進來的風均勻分布，但是由于均布器的阻擋，使得均布器下面的風壓任然不均勻，而且部件多，成本高。而且需要依靠多個聯通孔使靜壓箱內氣流均勻。
在停止送風時，高效過濾器箱體內的空間容易繁衍，一旦開始送風，該空氣不再經過高效過濾器過濾，直接吹出來，成為不干凈的氣體，容易影響病人的健康。
發明內容本發明的目的在于提供一種具有承載一定壓力，將過濾、阻漏、均流結合為一體， 使之形成空氣凈化送風末端裝置，滿足室潔凈空間對空氣凈化的室的凈化層流送風天花。
為實現本發明的目的，所述的室的凈化層流送風天花，包括箱體，在所述的箱體的側壁上設有進風口，所述的進風口中設有空氣過濾器，所述的箱體下端口設有網孔呈均勻分布的透氣層。室內的上下空間有限，往往在3米左右，因此箱體設計往往呈寬扁形狀。

當空氣經過空氣過濾器過濾，從進風口吹出來時，具有一定的流速，由于箱體具有較大的寬度，使得一定流速的過濾空氣具有廣泛的擴展空間，可以迅速向四個側壁擴展，避免了進風口吹出過濾空氣直接吹向面板直接排出，而使經過整個空腔混流后形成相對均勻的氣壓從整個面板排出，這樣排出的過濾空氣變得均勻。一旦停止工作，箱體的四周沒有多余的管道空腔存儲氣體，從而保證了箱體內的空氣干凈。

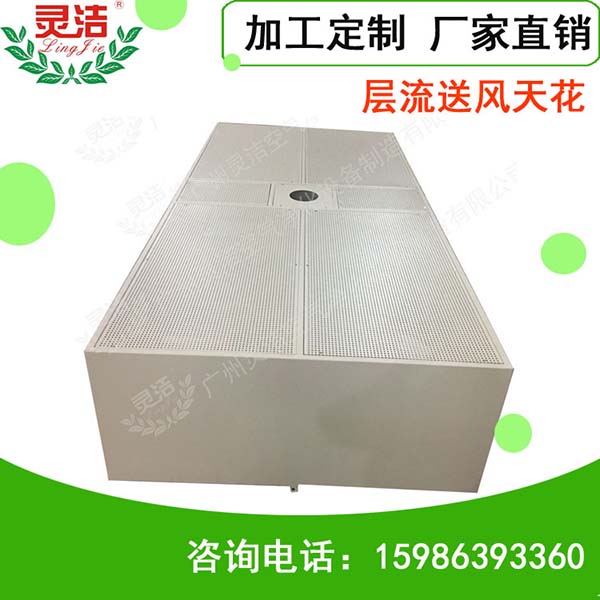

凈化層流送風天花，包括一個四方體的箱體1，箱體1設有4個側壁2和一個背板，在所述的箱體1的兩個較長的側壁2上設有4個進風口3，每個進風口3中設有一個空氣過濾器4，所述的箱體1下端口5設有網孔7呈均勻分布的透氣層6。
所述的透氣層6可以采用輕質鋁板，中間整齊地沖有無數網孔7，網孔7呈分布均勻致密狀，可以阻擋氣流直接穿過。
本實施例透氣層6采用網布，網布的線與線之間具有很小的微孔，可以使阻止氣流直接通過，使氣流在其前面分散后通過。
透氣層6至少為雙層。本實施例采用雙層結構，當箱體內的空氣經過內層透氣層6，會在雙層透氣層6的中間再混合一次，之后再從外層透氣層6排出，這樣排出的空氣就會更加均勻。
所述的透氣層6設有邊框8。有無數網孔7的輕質鋁板固定在邊框8上，使得透氣層6具有一定的剛性，便于裝卸和開啟。
所述的側壁2上設有縱向設置橫截面呈C形的卡槽9，所述的邊框 8上設有彈簧10，所述的彈簧10設有可放入卡槽9的兩個彈臂11，所述的兩個彈簧10端頭設有可勾在卡槽9端面的卡勾23。
當彈簧10放入卡槽9中時，兩個彈臂11張開，彈力的作用，使得邊框8被向上彈起，蓋在箱體1的側壁2下邊緣。當向下拉邊框8時，兩個彈臂11 被壓縮在C形卡槽9的兩側，而卡勾23則勾在卡槽9端面。
此時，可以伸手進去將兩個彈臂11再次壓縮，并且從C形卡槽9中間的缺口出取出，整個透氣層6便可從側壁2卸下，裝配也是如此。具有裝卸簡單、快捷的優點。
所述的彈簧10為扭簧，所述的扭簧設有環12，所述的邊框8設有設置在環12中的軸13。
當將邊框8一側上的彈簧10從卡槽9中卸下后，邊框8另一側上的彈簧10的環 12可以繞軸13轉動，透氣層6與側壁2在一側形成鉸接結構，使得面積較大的透氣層6可以掛在側壁2，方便使用者更換箱體1內的部件，如空氣過濾器4等。
所述的側壁2設有雙面板14，雙面板14可以采用薄鋼板。所述的雙面板14中間設有絕熱層15，絕熱層15為泡沫板。
所述的雙面板14與絕熱層15之間粘結在一起，形成復合保溫板。可以根據使用需要裁剪出各種規格的尺寸，制成不同尺寸的箱體1。
該復合保溫板具有比起單層金屬板，不但大大提高了剛性，可以增強箱體的抗壓強度，即使腔體內的壓力大于外空間的壓力時，也不會出現鼓起變形的現象。
當經過過濾排出的過濾氣體溫度小于室溫，即使在室溫濕度大的情況下，箱體1的四個外側壁上也不會產生凝露。
所述的箱體1設有框架16，所述的框架16的相鄰的兩側分別設有夾槽17，采用鋁型材拉伸制得。
所述的雙面板14兩個外側設置在夾槽17中。夾槽17與雙面板14的結合，一方面可以使雙面板14得到固定，另一方面增加了氣隙通道的彎曲度，可以防止外面的空氣直接從縫隙中穿過，密封性好。
所述的夾槽17兩側設有穿過雙面板14 的鉚釘24。雖然單層的泡沫板剛性差，但是由于鉚釘24穿過薄鋼板制成的雙面板14，使得側壁2具有一定的機械強度，不會從夾槽17中脫出。
所述的夾槽17側面設有卡在雙面板14 一側的倒鉤18，所述的倒鉤18與雙面板14之間設有密封膠25。
使夾槽17與雙面板14過盈配合，利用絕熱層15，如泡沫板的適度變形，使夾槽17與雙面板14的結合更加牢固，而密封膠25則可以將夾槽17與雙面板14 之間的氣隙封堵住，整個箱體1的密封性也更好。
所述的進風口3尾部設有環形臺階19，所述的空氣過濾器4與環形臺階19之間設有密封環20。防止外部的氣體從空氣過濾器4的側面穿入。
所述的進風口3前端設有壓碼21，所述的壓碼21設置在側壁2的固定軸22上，并且可以繞固定軸22轉動。
當更換空氣過濾器4時，只要將壓碼21繞固定軸22轉動，使壓碼21脫離空氣過濾器4的前端，就可以將空氣過濾器4從側壁2的內側取出，并且進行更換。
